NeuronEx v3.5.1 IEC61850无法导入SCL模型文件

Neuron
1
  1. NeuronEx v3.5.1，配置南向61850后，没有导入SCL文件的选项
  2. 南向61850是否支持导入集成的SCD文件（SCD文件包含100多个IED, 而不是单一的IED）；
  3. 若step2不支持的话， 在v3.5.1版本下，是否需要将SCD文件拆分多100多个独立的CID文件（每个CID只包含一个IED），然后创建100多个南向iec61850采集节点？
  4. neuronex最多可以支持多少个南向节点？

附上SCD文件如下（文件大小100+M，有将近200个IED）
通过网盘分享的文件：GD-GZ-220kV-QueSenBian-20230623(1).zip
链接: 百度网盘 请输入提取码 提取码: gb1u

2

目前不支持导入集成的，需要拆分成单独的，每个南向节点一个。
这种集成的文件，在项目上一般是什么场景使用的？

3
  1. 比如说变电站I区或者II区 上百台设备都挂在站内交换机上，每台设备都支持61850协议通信，都是一台台分散的独立的IP/IED， 一般业主会把这么多单独的设备CID文件通过集成工具汇总一个SCD文件（这个SCD就是这些CID文件的全集）， 通过I II区网关机采集后汇总到III区的业务管理平台。那么对于I II区网关机来说，若单独为每台设备分别配置61850节点，则需要手动配置上百个节点，不太方便。
  2. 当前v3.5.1，即使导入独立的cid，也是没有加载CID文件的入口的，好像只能手动配置点表
4

在FAQ里面提到，“在硬件性能足够的情况下，建议不超过100个南向驱动。”
但在这种SCD文件分割以后，也要有将近200个IED，也就是200个南向61850节点，这种neuronex是否可以支持 ？

5

目前版本导入cid文件后，会根据cid文件内的report和一些控制点位自动生成电表的。
这个主要看每个设备的硬件性能，以及每个设备的点位数量。200个南向也不会有太多问题

6

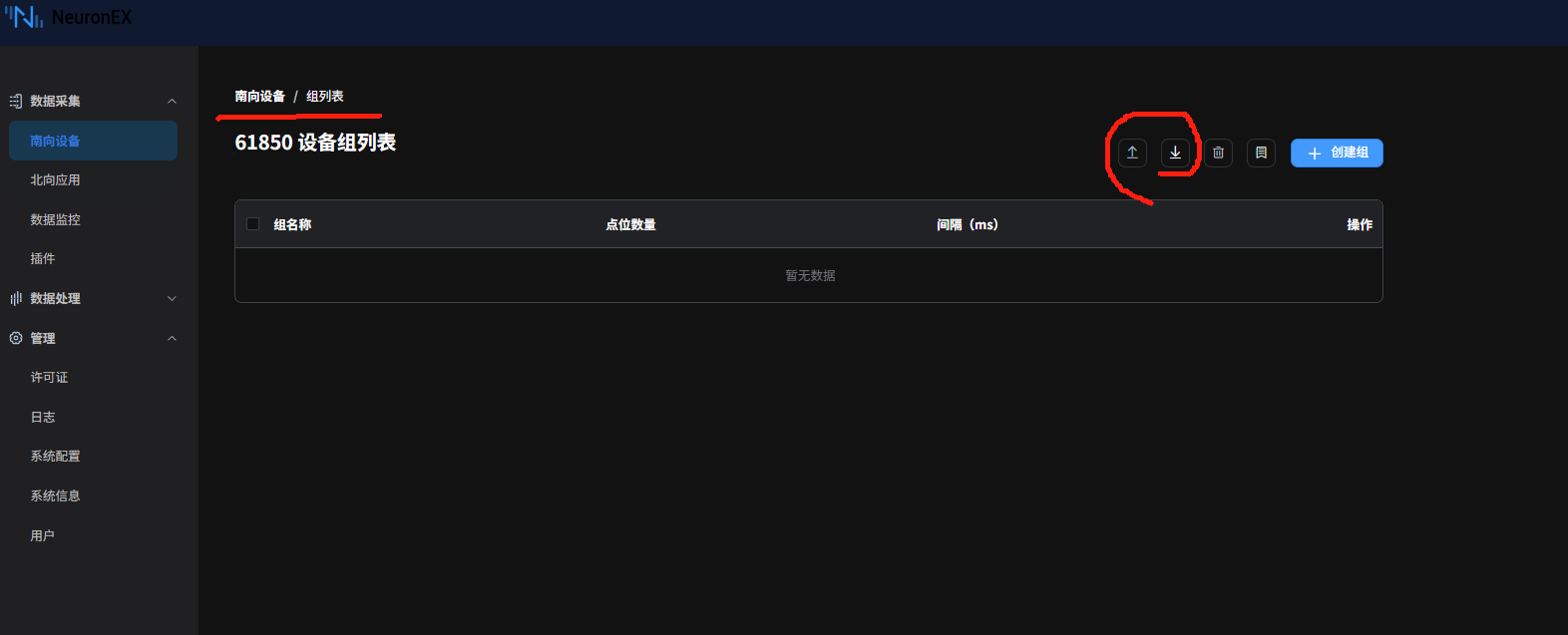

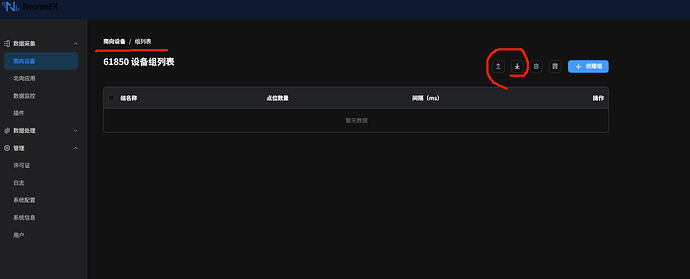

1747207574208
17472075742081572×637 30.4 KB

下载了v3.5.1版本，创建了南向61850节点，没有找到导入SCL的菜单选项。
不论是导入icd文件，还是cid文件，都是单一IED的配置， 点击了上传没有反应，请问是哪个菜单入口，
我们想采集61850通过mqtt转到III区平台。

7

可能是导入报错了，看看日志

8

点错了按钮，可以导入CID。但是遇到以下问题

  1. 报告控制块只支持实例1，若实例1被其他客户端占用，则无法正常读取数据。
  2. 控制模式下的直控、选控，不论是bool 还是int ，都无法操作。

不论是写SBOw还是Oper 失败日志都一样
2025-05-15 11:33:48:596 [WARN] iec61850_stack.c:1292 ignore nore un pdu
2025-05-15 11:33:48:598 [WARN] iec61850_stack.c:1329 write failed [51].[0], code: 3
2025-05-15 11:33:55:528 [WARN] iec61850_stack.c:1292 ignore nore un pdu
2025-05-15 11:33:55:529 [WARN] iec61850_stack.c:1329 write failed [52].[0], code: 3
2025-05-15 11:33:58:611 [WARN] iec61850_stack.c:1292 ignore nore un pdu
2025-05-15 11:33:58:612 [WARN] iec61850_stack.c:1329 write failed [53].[0], code: 3

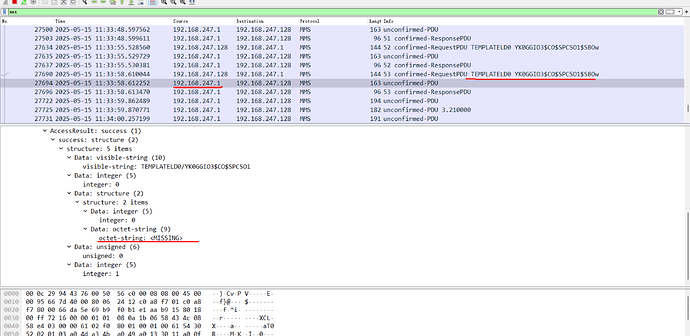

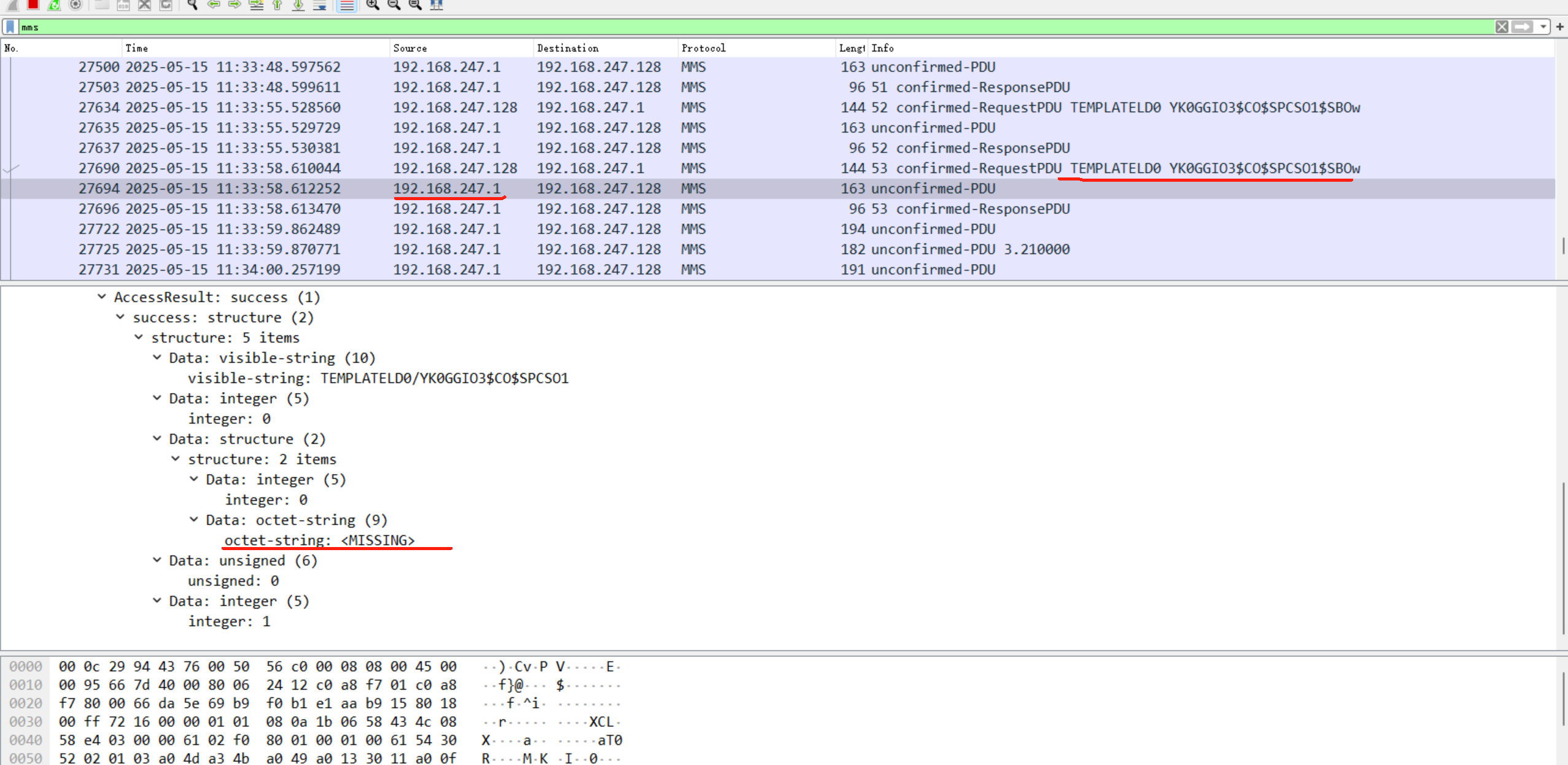

下图为server回复报文截图

1747280131138
17472801311382554×1246 389 KB

9

这个我们内部先安排看下

10

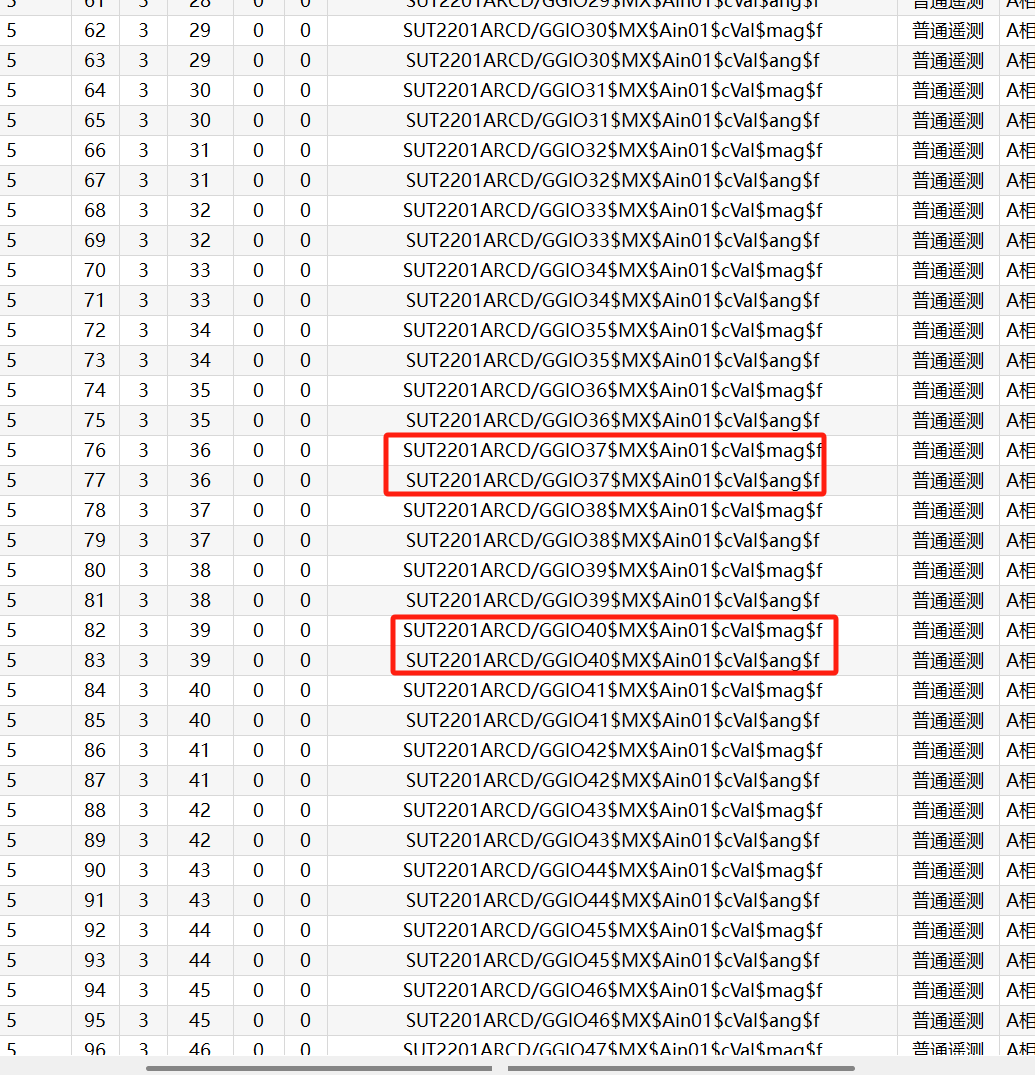

1747750026497
17477500264971035×1075 80 KB

如图 针对这种CN_Vector类型的数据试了下模型文件，作为遥测数据，也是无法正常读取的

<DOType id="ZYHD_3D_V1_CMV_EX" cdc="CMV">
  <DA name="cVal" fc="MX" bType="Struct" dchg="true" type="CN_Vector"/>
  <DA name="q" fc="MX" bType="Quality"/>
  <DA name="t" fc="MX" bType="Timestamp"/>
  <DA name="units" fc="CF" bType="Struct" type="AutoPrefix1683701609_CN_units"/>
  <DA name="dU" fc="DC" bType="Unicode255"/>
  <DA name="dataNs" bType="VisString255" fc="EX">
    <Val>CN MODEL:2016</Val>
  </DA>
</DOType>

<DAType id="CN_Vector">
  <BDA name="mag" bType="Struct" type="CN_AnalogueValue"/>
  <BDA name="ang" bType="Struct" type="CN_AnalogueValue"/>
</DAType>
<DAType id="CN_AnalogueValue">
  <BDA name="f" bType="FLOAT32"/>
</DAType>
11

这个类型没有fc是正常的吗

12

你指的是DOType还是DAType？DOType下面的每个DA name 都是有FC的，这是标准模式，符合国网规范的， 上述贴图是220KV变电站标准SCD模型文件，如附件所示

13

datype里面没有，这种我们一并处理下
